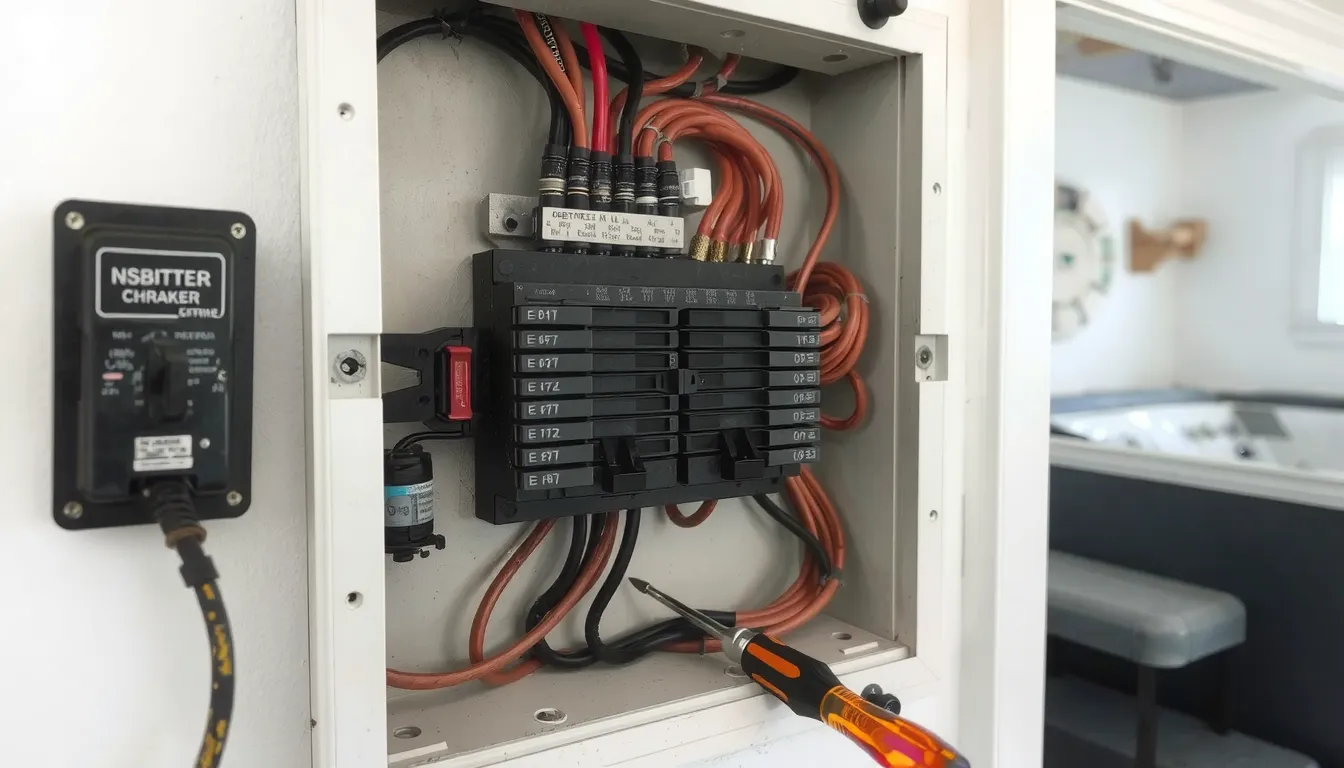

Branchement spa tableau électrique : le guide complet pour une installation conforme
Le branchement d’un spa au tableau électrique exige une ligne dédiée protégée par un disjoncteur 32 A et un différentiel 30 mA.
- Câble R2V 3G6 en 6 mm² pour les spas rigides jusqu’à 32 A.
- Interrupteur différentiel 30 mA obligatoire pour protéger les personnes.
- Gaine TPC rouge Ø 40 mm réservée aux circuits extérieurs.
- Mise à la terre non négociable, y compris pour les modèles plug and play.
- Spa gonflable : prise 220V avec terre et différentiel intégré suffisent.
- Spa de nage : plus de 6 kW, section de câble à adapter.
Matériel requis pour raccorder un spa au tableau électrique
Le raccordement d’un spa au tableau électrique repose sur un ensemble de composants normalisés NF C 15-100. Chaque élément joue un rôle précis dans la sécurité et le bon fonctionnement de l’installation. Voici la liste complète du matériel indispensable pour une ligne dédiée conforme.
- Câble R2V 3G6 (section 6 mm²) : adapté aux installations spa standard jusqu’à 32 A, longueur maximale 28 mètres pour cette section.
- Disjoncteur LEGRAND 32 A : protège la ligne contre les surintensités et courts-circuits, calibration type pour spa rigide.
- Interrupteur différentiel 30 mA : protection obligatoire des personnes contre les fuites de courant, seuil de déclenchement réglementaire.
- Gaine TPC rouge Ø 40 mm : réservée aux circuits extérieurs, longueur type de 25 mètres, conforme NF EN 50086-2-4.
- Prise terre et boîtier étanche : mise à la terre impérative, boîtier IP adapté aux projections d’eau autour du spa.
Le câble U1000-R2V rigide reste la référence pour ce type de raccordement : sa gaine PVC résiste à l’humidité et aux UV en extérieur. La section de 6 mm² couvre la majorité des spas rigides consommant jusqu’à 4,5 kW.
Pour un spa gonflable, le matériel diffère : une simple prise 220V avec terre peut suffire, car ces modèles intègrent souvent un disjoncteur différentiel 30 mA directement dans le bloc technique. Leur puissance reste limitée à 1,5 à 2,5 kW, ce qui ne nécessite pas de ligne dédiée dédiée au tableau principal.
Le disjoncteur LEGRAND 32 A s’installe systématiquement en tête de ligne, dans le tableau électrique principal. Il doit être complété par l’interrupteur différentiel 30 mA placé en amont, sauf si le coffret du spa possède déjà cette protection intégrée. Dans tous les cas, la prise terre est non négociable, y compris pour les modèles plug and play.
Section de câble et puissance à prévoir selon le spa
| Type de spa | Puissance absorbée | Section câble recommandée | Disjoncteur associé |
|---|---|---|---|
| Spa gonflable | 1,5 à 2,5 kW | 2,5 mm² | 16 A |
| Spa rigide standard | 3 à 4,5 kW | 6 mm² (3G6) | 32 A |
| Spa de nage | Plus de 6 kW | 10 mm² | 40 A |
Pourquoi la section du câble dépend aussi de la distance
La section du câble ne dépend pas uniquement de la puissance du spa. La longueur de la liaison compte tout autant, car une trop grande distance provoque une chute de tension. Au-delà de 28 mètres, un câble en 6 mm² devient insuffisant pour un spa standard : il faut alors passer à une section supérieure comme le 10 mm².
Pour la majorité des installations, un câble U1000-R2V rigide en 3G6 (3 conducteurs de 6 mm²) couvre les besoins d’un spa rigide. Ce câble doit cheminer dans une gaine TPC rouge de 40 mm de diamètre, sur une longueur type de 25 mètres.
Vérifier la compatibilité avec votre abonnement
Un spa rigide consomme de 3 à 4,5 kW, tandis que la majorité des foyers français disposent d’un abonnement de 9 ou 12 kVA. Dans la plupart des cas, la puissance du spa reste compatible. Attention toutefois : si le spa fonctionne en même temps qu’un lave-linge, un four et un chauffe-eau, le disjoncteur général peut couper le circuit.
La solution la plus sûre consiste à privilégier une plage horaire de filtration où les autres gros appareils sont éteints, ou à vérifier que la puissance cumulée ne dépasse pas la limite de votre contrat.
Norme NF C 15-100 et zones de sécurité autour du spa
Profondeurs d’enfouissement et conformité de la gaine
Le passage du câble d’alimentation doit respecter des profondeurs minimales fixées par la norme NF C 15-100. Ces règles protègent la canalisation contre les chocs, les racines et les travaux ultérieurs.
- 85 cm de profondeur pour les zones accessibles aux véhicules et les trottoirs
- 50 cm de profondeur dans tous les autres cas
- Gaine TPC rouge conforme à la norme NF EN 50086-2-4
- Dispositif avertisseur obligatoire au-dessus de la canalisation enterrée
La gaine TPC rouge signale la présence d’un réseau électrique et doit rester visible lors des terrassements. En zone non enterrée, le câble U1000-R2V se pose sous conduit, à l’abri du rayonnement direct.
Zones de sécurité et volume autour du spa
La norme NF C 15-100 définit des volumes de protection autour du bassin. Plus on s’approche de l’eau, plus les contraintes électriques sont strictes, comme pour une salle de bain.
Dans le volume le plus proche, aucun appareil électrique n’est toléré en dehors du matériel conçu pour le spa. Dans le volume intermédiaire, seuls les équipements très basse tension (12 V) ou à double isolation sont autorisés. Au-delà, le matériel doit être protégé par un dispositif différentiel 30 mA.
La prise d’alimentation, si elle existe, se place obligatoirement hors de ces zones. Le raccordement au tableau reste la solution la plus sûre pour un spa rigide.
À découvrir aussi
Pour rendre l'installation vraiment agréable, pensez à l'éclairage du coin spa : une lumière basse guide les pas sur un sol mouillé, tandis que guirlandes et sources douces créent une atmosphère féerique.
Ligne dédiée depuis le compteur électrique : une obligation stricte
Le raccordement d’un spa ne tolère aucune approximation : la ligne dédiée depuis le tableau électrique principal est une obligation stricte. Cela signifie que le circuit doit partir directement du compteur ou du tableau général pour alimenter exclusivement le spa, sans partage avec un autre équipement.
Aucun branchement intermédiaire n’est autorisé. Vous ne pouvez pas repiquer la ligne du spa sur un circuit existant, ni y ajouter une prise, un éclairage de terrasse ou un portail. Cette exclusivité garantit que l’intensité disponible couvre tous les composants simultanés : pompe de filtration, chauffage, blower et éclairage.
Concrètement, la ligne doit être protégée par son propre disjoncteur et son interrupteur différentiel 30 mA au tableau. Si l’abonnement est inadapté, le disjoncteur général peut couper l’alimentation lors du démarrage du chauffage. Vérifiez donc la cohérence entre la puissance du spa et votre contrat avant les travaux.
Précautions et sécurité du branchement spa
Le raccordement d’un spa au tableau électrique ne laisse aucune place à l’improvisation. Un branchement mal réalisé expose à des risques d’électrocution et d’incendie, surtout en milieu humide où l’eau et l’électricité cohabitent en permanence.
- Professionnel qualifié spa rigide : le recours à un électricien est impératif.
- Électricien hors plug and play : seul un spa gonflable prêt à brancher échappe à cette obligation.
- Risques électrocution et incendie : un câblage défaillant peut être mortel en zone humide.
- Prise terre indispensable spa gonflable : même en plug and play, la terre est non négociable.
- Jamais prise standard spa rigide : une prise classique ne supporte pas la charge d’un spa rigide.
Spa gonflable : un branchement simple mais encadré
Un spa gonflable fonctionne en 220V sur une prise classique équipée d’une prise de terre. Son disjoncteur différentiel 30 mA est le plus souvent intégré au bloc d’alimentation, ce qui simplifie le raccordement. Cette tolérance s’explique par une puissance modérée, comprise entre 1,5 et 2,5 kW, bien loin des besoins d’un modèle rigide.
Spa rigide : un professionnel obligatoire
Dès qu’il s’agit d’un spa rigide, le branchement sur une prise standard est formellement interdit. La puissance en jeu, qui atteint 4,5 kW et grimpe au-delà de 6 kW pour un spa de nage, impose une ligne dédiée et un raccordement au tableau électrique réalisé par un professionnel qualifié. Un électricien vérifie la section du câble, le calibrage du disjoncteur et la conformité de l’ensemble avant toute mise sous tension.
Consommation électrique d’un spa et impact sur le contrat
| Modèle de spa | Puissance | Consommation annuelle | Impact sur abonnement |
|---|---|---|---|
| Spa gonflable | 1,5 à 2,5 kW | Modérée | Aucun changement |
| Spa rigide 6 places | 4,5 kW | 346,75 €/an | Vérifier 9 kVA |
| Spa de nage | Plus de 6 kW | Élevée | Souvent 12 kVA |
Ce que consomme réellement un spa au quotidien
Un spa de 6 places consomme en moyenne 346,75 € par an, soit environ 0,95 € par jour. Cette estimation repose sur une filtration de 5 heures quotidiennes avec une pompe de 750 Watts. Contrairement aux idées reçues, un spa correctement isolé et couvert n’est donc pas un équipement énergivore.
La puissance appelée varie fortement selon le modèle : de 1,5 à 2,5 kW pour un spa gonflable, jusqu’à 4,5 kW pour un spa rigide, et au-delà de 6 kW pour un spa de nage. C’est cette puissance instantanée qui détermine le calibre du disjoncteur et la compatibilité avec votre abonnement.
Faut-il changer d’abonnement électrique
La majorité des foyers français disposent d’un abonnement de 9 ou 12 kVA. Un spa rigide de 3 à 4,5 kW peut donc cohabiter avec le reste de l’installation, à condition de ne pas faire tourner simultanément les gros appareils (four, lave-linge, chauffe-eau). Si le disjoncteur général déclenche régulièrement, une montée en puissance du contrat s’impose.
Protection différentielle 30 mA : la sécurité obligatoire du circuit spa
Le différentiel 30 mA est la pièce maîtresse de la sécurité du circuit spa, car il protège les personnes contre les fuites de courant. Il doit être placé au tableau électrique, soit sous forme d’interrupteur différentiel 30 mA en tête de ligne, soit via un disjoncteur différentiel combiné. Cette protection est rendue obligatoire par la norme NF C 15-100 pour toute installation de spa.
Attention à ne pas confondre les rôles : le disjoncteur 32 A protège le câble contre les surintensités, tandis que le différentiel 30 mA protège les baigneurs contre l’électrocution. Un disjoncteur différentiel réunit les deux fonctions sur un seul module, ce qui simplifie le raccordement et gagne de la place dans le tableau. Le calibre du disjoncteur reste déterminé par la puissance du spa et la section de câble choisie.
Bonne nouvelle pour les spas gonflables : leur bloc de commande plug & play intègre presque toujours un différentiel 30 mA directement dans le boîtier. Une prise 220V avec terre suffit alors, sans module supplémentaire au tableau. Pour un spa rigide, ce même dispositif doit impérativement être ajouté au tableau général.
